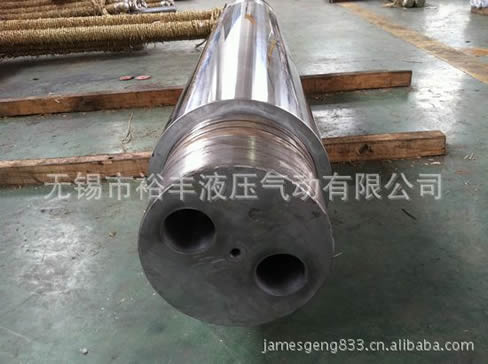

一种气缸活塞限位装置,包括气缸后端盖(1)、活塞(2)、活塞杆(3)和定位杆(4),所述活塞(2)和活塞杆(3)固定连接,所述活塞(2)的端面上设置有通至活塞杆(3)横截面内的导向盲孔(7),所述导向盲孔(7)与活塞杆(3)的轴线相平行且不同轴,导向盲孔(7)的长度大于活塞杆(3)的行程,所述定位杆(4)的一端插入导向盲孔(7)内,另一端固定到气缸后端盖(1)上,定位杆(4)与导向盲孔(7)滑动配合,活塞(2)沿定位杆(4)直线往复运动。设计新颖,结构简单,活塞上无需加密封装置,保证气缸产品性能;同时降低了生产成本和维护成本,具有很好的实用价值。
